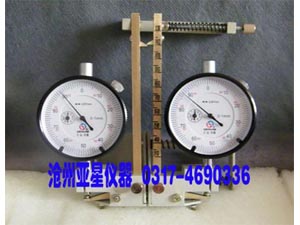

蝶式引伸仪主要由三部分组成：感觉变形部分、传递部分、指示部分。

（1）感受变形部分：主要由上刀口和下刀口组成。并直接与试棒接触。上刀口可在标杆上下移动。在选择位置上固定。下刀口可绕自身中点转动。上下刀口的横向移动是通过套在导杆内的弹簧在导向套内移动来实现。上下刀口之间的纵向距离_是试样的标距长度，横向距离_是试样的直径变化范围。上下刀口具有较高的硬度和耐磨性。

（2）传递部分：把变形传递到量表通过表装在左右主体的两活动下刀口来实现的，活动下刀口的一端是60度尖角。另端镶有_，均经淬硬处理。活动下刀口分别被支承在旋入左、右主体的螺轴锥尖上，形成等臂杠杆，两支承点的配合情况影响量表的灵敏度，而1:1有臂长比关系将直接影响量表的数值。引伸仪工作时，传递部分的任务是将试样标距范围内的变形量传递到配用量表上，通过指针的转动直观反映出来。

1、蝶式引伸仪是铝合金材料制做，又配备精密量表，使用时，_小心轻拿轻放。

2、量测头、上、下刀口要保持清洁，用后擦净，涂上防锈油，套上刀口防护罩，放入盒内。

3、蝶式引伸仪的下刀口由两锥体支承，出厂时已调整好不得随便调整。

4、蝶式引伸仪在被测试件的变形_过_量程时，_卸下，停止使用，以免损坏仪器。
