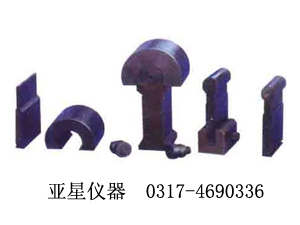

WX-32
型冷弯冲头是建筑业钢材的冷弯弯曲试验中心必需——的一种专用工具,它可与各种型号,规格的_材料试验机进行配套使用,有中国建筑科学院力学试验中心不断的改进,使用方便,使用户满意。
1
、
WX
-32
型冷弯冲头
,共有27
种弯心规格(连螺丝附件共32件
)
,全部采用燕尾装配结构,具有结构简单,安装方便,迅速的特点。
2
、连接件是通过螺纹与主体连接的,该件可根据试验机的规格选择进行使用。
3
、当所选用的弯心直径小于
35m/M
时,应采用过度件连接,方法是将过度件装于主体上,然后在过度件下端的燕尾槽处安装弯心。
1 、共有 27 个规格的弯心,直径由 6.5 至 130 止 .
2 、能满足直径 6.5 ~ 32 的Ι - Ι V 钢的冷弯弯曲试验要求 .
3 、重量:总重量 52.1Kg 、 大箱重量 43.9Kg 、小箱重量 8.2Kg 、净重 47Kg 。
4 、包装箱几何尺寸( m/m )
1、安装前应将各部件清洗干净,_消除燕尾槽内的油污及杂质。
2、检查各配合面有无毛刺及碰伤,如见应将其掉,并逐件进行试装安配无阻碍现象即可。
3、根据试验机的规格,选择相应的连接件,并将其拧紧在主体上,将试验机上的油缸下端的上压板卸下,将弯心的连接件装上并用紧定螺栓紧固好,然后按照《弯心选用表》,根据要作钢筋的直径及种类选择好相应的弯心,并按要求进行安装。
4、将要弯曲的钢筋放于试验机的支撑座上,并按规范规定,调整好两支座的距离,这是要注意。
⑴要使弯心位置正处于两支座的正中,否则由于偏心,在呀弯过程中会产生很大的偏心力,损坏燕尾槽的原有配合精度而影响使用寿命,甚至将燕尾健折断,而导致报废。
⑵要使弯心与钢筋互相垂直,以_试验结果的准确性。
