SYD-0603

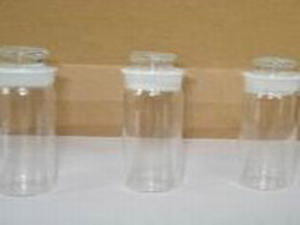

沥青比重瓶用于测定土的颗粒比重,它是土的物理性基本指标之一。本试验法适用于粒径小于5毫米的土。土的比重是土在105--110摄氏度下烘至恒量时的质量与同体积4摄氏度蒸馏水质量的比值。
产品特点:_玻璃制造,_,瓶塞研磨。密封程度好。主要技术参数:
技术参数:
容积:20-30ml
质量≤40g
重量:50g
试验方法:土壤比重试验-比重瓶法
1
目的和适用范围
1.1
土的比重是土在105--110摄氏度下烘至恒量时的质量与同体积4摄氏度蒸馏水质量的比值。
1.2
本试验的目的是测定土的颗粒比重,它是土的物理性基本指标之一。
1.3
本试验法适用于粒径小于5毫米的土。
2
仪器设备
2.1
比重瓶:容量100(或50)毫升。
2.2
天平:称量200克,感量0.001g。
2.3
恒温水槽:灵敏度±1摄氏度。
2.4
砂浴。
2.5
真空抽气设备。
2.6
温度计:刻度为0--50摄氏度,分度值为0.5摄氏度。
2.7
其它:如烘箱、蒸馏水、中性液体(如煤油)、孔径2毫米及5毫米筛、漏斗、滴管等。
3
比重瓶校正
3.1
将比重瓶洗净、烘干,称比重瓶质量,准确至0.001g。
3.2
将煮沸经冷却的纯水注入比重瓶。对长颈比重瓶注水至刻度处,对短颈比重瓶应注满纯水,塞紧瓶塞,多余水分自瓶塞毛细管中溢出。调节恒温水槽至5摄氏度或10摄氏度,然后将比重瓶放入恒温水槽内,直至瓶内水温稳定。取出比重瓶,擦干外壁,称瓶、水总质量,准确至0.001g。
3.3
以5摄氏度级差,调节恒温水槽的水温,逐级测定不同温度下的比重瓶、水总质量,至达到本地区_自然气温为止。每个温度时均应进行两次平行测定,两次测定的差值不得大于0.002g,取两次测值的平均值,绘制温度与瓶、水总质量的关系曲线。
4
试验步骤
4.1
将比重瓶烘干,将15克烘干土装入100毫升比重瓶内(若用50毫升比重瓶,装烘干约12克),称量。
4.2
为排除土中空气,将已装有干土的比重瓶,注蒸馏水至瓶的一半处,摇动比重瓶,并将瓶在砂浴中煮沸,煮沸时间自悬液沸腾时算起,砂及低液限粘土应不少于30min,高液限粘土应不少于1h,使土粒分散,注意沸腾后调节砂浴温度,不使土液,溢出瓶外。
4.3
如系长颈比重瓶,用滴管调整液面恰至刻度(以弯液面上缘为准),擦干 瓶外及瓶内壁刻度以上部分的水,称瓶、水、土总质量。如系短颈比重瓶,将纯水注满,使多余水分自瓶塞毛细管中溢出,将瓶外水分擦干后,称瓶、水土总质量,称量后立即测出瓶内水的温度,准确至0.5摄氏度。
4.4
根据测得的温度,从已绘制的温度与瓶、水总质量关系曲线中查得瓶水总质量,如比重体积事先未经温度校正,则立即倾去悬液,洗净比重瓶,注入事先煮沸过且与试验时同温度的蒸馏水至同一体积刻度处,短颈比重瓶则注水至满,按本试验4.3步骤调整液面后,将瓶外水分擦干,称瓶、水总质量。
4.5
如系砂土,煮沸时砂易跳出,允许用真空抽气法代替煮沸法排除土中空气,其余步骤与本规程4.3至4.4相同。
4.6
对含有某_量的可溶盐、不亲性胶体或有机质的土,_用中性液体(如煤油)测定,并用真空抽气法排队土中气体。真空压力表读数宜为100kPa,抽气时间1--2h(直至悬液内无气泡为止),其余步骤同本规程4.3至4.4。
4.7
本试验称量应准确至0.001g。
5
结果整理
5.1
用蒸馏水测定时,按下式计算比重:
Gs=
(ms/m1+ms-m2)
´
G
wt
式中: Gs——土的比重;
m
s
——干土质量,克;
m
1
——瓶、水总质量,克;
m
2
——瓶、水、土总质量,克;
G
wt
——t摄氏度时蒸馏水的比重,准确至0.001。
5.2
用中性液体测定时,按下式计算比重:
Gs=[m
s/
(m1′+ms-m2′)]
´
G
kt
式中:m1′——瓶、中性液体总质量,克;
m
2
′——瓶、土、中性液体总质量,克;
G
kt
——t摄氏度时中性液体比重,准确至0.001。
5.3
本试验记录格式如表
6
精密度和允许差
本试验_进行二次平行测定,取其算术平均值,以两位小数表示,其平行差值不得大于0.02。
7
报告
7.1
土的鉴别分类和代号。
7.2
土的比重Gs值。
比重试验记录(比重瓶法)
表
工程名称 试验方法 试验日期
试验者 计算者 校核者
试验编号 |
比重瓶号 |
温度(℃) |
液体比重 |
比重瓶质量(g) |
瓶、干土总质量(g) |
干土质量(g) |
瓶、液总质量(g) |
瓶、液、土总质量(g) |
与干土同体积的液体质量(g) |
比重 |
平均值 |
备注 |
|
|
⑴ |
⑵ |
⑶ |
⑷ |
⑸ |
⑹ |
⑺ |
⑻ |
⑼ |
|
|
|
|
|
|
|
|
⑷-⑶ |
|
|
⑸+⑹-⑺ |
|
|
|
|
1 |
15.2 |
0.999 |
34.886 |
49.831 |
14.945 |
134.714 |
144.225 |
5.434 |
2.746 |
2.75 |
|
|
2 |
15.2 |
0.999 |
34.287 |
49.227 |
14.940 |
134.696 |
144.191 |
5.445 |
2.741 |
|
