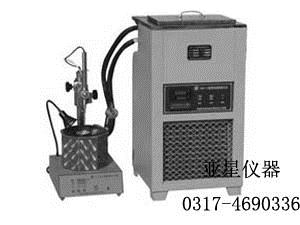

SYD-2801F型高低温全自动沥青针入度仪
本仪器是根据GB/T4509、T0604-2000、ASTMD5沥青针入度仪试验方法制造, 测量在规定的温度和时间内,以规定重量和形状的标准垂直贯入式样的深度. 本仪器并可对马歇尔试件进行标准养护 。
技术参数
标准针和连杆重量： 50±0.05g
砝码重量： 50±0.05g
时间选定： 5S、60S
测量范围： 50mm（500针入度）
测量精度： ±0.1mm（针入度）
控温精度： ±0.1℃
工作温度： 0℃～70℃（可自行设定）双压缩机制冷
压缩机功率： 220V～150W
温控范围： 0-80℃
备注 符合交通部JTJ052－2000标准
工作原理
试验仪的控制由内部电子部件提供。试验仪面板上的控制按钮可以设定和控制恒温浴的温度；针入时间以及加热器的开关；并设有辅助照明。在人工确认针入定位后，按下启动按钮，位移传感器初始值自动归零，试验仪通电释放针入组件，针入组件自由落下，标准针插入试件，测量数据送入数显控制面板，试验仪在达到设定针人时间时，自动锁定针入组件；显示_针入度值，完成试件的检测过程。
主要结构
仪器由机座，立柱及针杆释放器，位移传感器，工作照明灯，温度传感器，恒温水浴盆等组成。
机座上有工作照明灯和温度传感器，机座内有控制电路，前面板上由时间数显，温度数显，针入深度数显窗口以及功能按键组成；后面板上由电源开关，照明灯开关，电源插座（带保险丝），加热器插座，位移传感器接口，打印机接口（选配），以及位移传感器校准孔等组成。（见图）
针杆释放器安装在立柱上，可自动或人工控制针杆释放。释放器左侧有一升降旋钮，调节释放器上升下降，用于针入针的对针位移传感器装在释放器上．用于针入度值的读取。
工作照明灯用于对针照明。
温度传感器用于对水温的控制。
使用和操作方法
注意：
试验仪器供电电源_有良好的接地保护。在开机前_认真检查仪器与供电插口地线接触是否良好，插口地线_与大地相连接并保持良好接触。否则，不能开机和进行以下工作。
通电时，恒温浴盆内_有水，加热器不能露出恒温浴盆内水表面，温度传感器置入水中。
底座控制面板：
底座后板接口：
整个设备放置在一个水平的平台上，调整承载表面相对水平。设备后面与墙壁之间的距离不应小于100mm。
控制仪使用供电电压为AC220V 、50Hz ，如使用的电源电压波动较大时（_过220V 的±10%），应采用稳压设备，_仪器的正常使用，供电电压不符合要求时，禁止使用操作设备，否则将会导致仪器的严重损坏。
供电部分有保险管插座；规格为φ5X20-_
在安装时，将加热器、位移传感器、试验仪的供电电缆分别接入相应接口，并_连接可靠。
开启电源开关，使整个设备预热10 分钟左右。
将预先脱水的试样熔化后注入盛样皿内，其深度应_过预计针入度值10mm ，在15-30℃的室温中冷却1.5-2小时。
将冷却后的盛样皿放入试样养护箱的水浴中进行养护，水温应控制在25 ℃，恒温时间1.5-2小时。（养护箱用户自备）
在试样进行养护过程中，应将针入度仪恒温水浴盆中注入_的水（水深_水面比试样表面高出1Omm ）同时对其进行加热，设置温度为25℃ ，加热时间一般不低于30分钟，以保持水温的均匀。
对针时按照明灯开关，_对针准确。
功能键使用说明
温度设置：按“温度”键；温度显示窗口闪烁，通过“#”或“ $ ” 键进行温度设定，确认设定值后，再按一下“温度”键，温度设置完毕。按“温度”键，温度窗口显示闪烁设定值，再次按“温度”键，温度显示窗口显示为温度实时检测值。
时间设置：按“时间”键；时间显示窗口闪烁，通过“#”或“ $ ” 键进行时间设定，确认设定值后，再按一下“时间”键，时间设置完毕，同时显示设定值。
加热：按“加热”键；温度显示窗口旁边两个LED 灯亮，加热启动。两个LED 灯同时亮，表示连续加热；一个LED 灯亮，一个LED 灯闪烁表示间断加热。按“加热”。键；温度显示窗口旁两LED 灯灭，中断加热。
启动：各项工作准备完毕，按“启动”键，系统自动复位清零，时间窗口熄灭，在出现“00”数字后，开始计时工作，实验时间到后自动保存试验数据，显示针入深度值。
复位：每次实验结束，记录测试数据后，按“复位”键后仪器自动恢复初始状态。
实验操作
实验前分别检查温度设定和时间设定应符合实验技术要求。
把针杆向上推起，使针入度窗口显示值在-0.01-02.00之间
打开对针照明灯，检查温度传感器是否插入在水中。
旋转针杆释放器上的旋钮，调节高度，使针尖与试样大约接触，然后，用手轻按释放器上的按钮，用手移动针杆使针尖与试样轻触，对针完毕。
先按“复位”键．再按下“启动”键，仪器自动校零点值，电脑显示针入时间，针杆被释放，标准针自由地针入试样中，当达到预置实验时间释放被自动停止，针杆不再下落，此时针入度窗口显示的数据即为该试样针入度值。再次实验，同上操作。
同一试样平行实验至少三次，每次针入点之间与盛样皿边缘的距离不少于10mm。
每次实验应换一根干净标准针，为防止标准针拔出后拢动试样表面，可将针留在试样中，但应拔向盛样皿边缘，以防影响实验。
使用注意事项
每次实验完毕，应将仪器各部分擦洗干净，放在干燥无尘处。
用过的标准针，应用浸有溶剂的棉花揩净，再用干净棉花擦干，妥善保存，
实验中和预加热时_将温度传感器放入水中。
严禁恒温水浴盆内无水情况下进行加热，加热器_置于水中。
仪器工作时，外壳_保持良好接地。
仪器出现问题应及时与制造厂家联系，切勿自行修理。
实验中所需其它器具及材料用户自备。
仪器标定 SYD-2801F型高低温沥青针入度仪用位移传感器在出厂时，均进行了标定。
以后仪器的位移传感器每年应由计量部门检定一次，检定前仪器应开机30分钟后进行标定。
标定时，将位移传感器从仪器上旋出，传感器，砝码和针杆分离（从螺纹处拧下），针杆插入位移传感器。标定时以传感器上针杆上的刻线为准，针杆伸出的_个刻线为零点，满点应用标准量块对位移传感器进行标定。若有误差可调整调零电位器和调满电位器，使针入值显示为0.00mm 和50mm。
因传感器中的针杆是分离的，注意不要碰伤表面。
对重量标定时，同上法拆卸，但除砝码外，应将标准针，针紧固螺钉，传感器针杆一同称重，若有误差可在与传感器针杆螺纹联接孔中进行配重。
装箱清单
主机                              l台
恒温水浴盆                    1套（含加热器）
盛样皿支架                    l台
盛样皿                           2件（φ70一件，φ50一件）
位移传感器                    l件
电源线                          1件
加热电缆                       1根
标准针                           3根
针杆                              l件
配重砝码                        l件
说明书、产品合格证        l套
