本仪器适用于颗粒直径小于5mm的无凝聚土,且粒径2-5mm的试样质量不大于试样总质量的15%,以测定土的_密度和_小孔隙比,用于计算其相对密度。

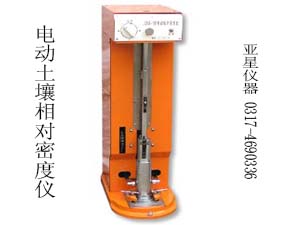

仪器主要由机身、控制面板、传动机构、量筒、振动锤等零部件组成。
主要技术指标：
1、 金属容器250ml，内径5cm，高12.7cm，附护筒
2、 击锤：锤质量1.25kg，落高15cm，锤直径5cm,32次/min
3、 振动锤：各155次/min
4、 定时范围：0-15min
5、 功率：120W
6、 电源：220V 50HZ
土壤相对密度仪使用方法：
1、 插上电源，打开仪器右侧面电源开关。
2、 提起击杆，直至固定插销插入击杆，_击杆不会下落。这时拧松金属容器两边的锁紧螺钉，抽出金属容器，按规范要求，装入土样。将容器推入定位板中，并拧紧锁紧螺钉。然后一手扶住击杆一手拉出固定插销慢慢放下击杆。
3、 打开启动开关，仪器即进入待工作状态。
4、 转动定时器至所需时间位置，仪器即开始工作。
5、 试验结束，按《土工试验规程》（SL237-99）《相对密度试验》（SL237-010-99）方法进行测算。
6、 击实完成后，将锤头放下，拧松锁紧螺钉，提起锤杆，将金属容器及护筒抽出。
7、 试验结束后，清扫仪器上剩土，关电源开关，取下电源插头，罩上防尘罩。
相对密度仪注意事项：
1、 仪器_安装平稳，且周围环境干燥。
2、 仪器机壳_可靠接地。电源电压为：220+10%，50HZ
3、 每次取出或装上容器前_将锤头放下，以免砸伤人身，切记！
4、 仪器上盖请勿放物件。
5、 使用一段时间后，适当调节链条松紧及拧紧击锤上的各紧固件。
6、 仪器传动部分需定期加油润滑。
