本仪器适用于粘土的自由膨胀率，自由膨胀率为松散的烘干土粘在水中和空气中分别自由堆积的体积之差与在空气中自由堆积的体积比，以百分数表示，用以判定无结构的松散土粘在水中的膨胀特性。

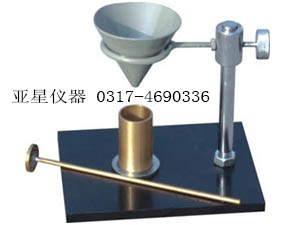

主要结构
1、 无颈漏斗
2、 量土杯
3、 搅拌器
四、 使用与保养：
1、取代表性风干土样碾碎，使其全部通过0.5mm筛。混合均匀后，取约50g放入盛土盒内，移如烘箱，在105~110℃温度下烘至恒温，取出，放在干燥器内冷却至室温。
2、将无颈漏斗装在支架上，漏斗下口对正量土杯中心，并保持距杯口10mm距离，如图所示。
3、从干燥器内取出土样，用匙将土样倒入杯中，盛满后沿杯口刮平土面，再将量土杯中土样倒入匙中，把量土杯按图所示仍放在漏斗下口正中处。将匙中土样一次倒入后移开漏斗，用平口刀垂直于杯口轻轻刮去多余土样（严防震动），称记杯中土质量。
4、按本规程3规定，称取_个试样，进行平行测定，两次质量差值不得大于0.1g。
5、将量筒置于试验台上，注入蒸馏水30mL，并加入5mL5%的分析纯氯化钠溶液，然后将土杯中的土样倒入量筒内。
6、用搅拌器搅拌量筒内悬液，搅拌器应上至液面下至底，搅拌10次（时间约10s），取出搅拌器，将搅拌器上附着的土粒冲洗入量筒，并冲洗量筒内壁，使量筒内液面约至50mL刻度处。
7、量筒中土样沉积后约每隔5h记录一次试样体积，体积估读至0.1 mL。读数时要求视线与土面在同一平面上，若土面倾斜，取高低面读数的平均值。当两次读书差值不大于0.2 mL时，即认为膨胀稳定。用此稳定读数计算自由膨胀率。
8、按下列公式计算土样的自由膨胀率：
FS=V－V0 / V0×100
式中:FS—自由膨胀率，%，计算至1%；
V—土样在量筒中膨胀稳定后的
体积，mL；
V0—量土杯容积，mL，即干土
自由堆积体积。
9、使用后立即擦拭干净，放于干燥处。
装 箱 单
膨胀率仪漏斗、支架————1套
量土杯———————————1个
搅拌器———————————1根
产品使用说明书———————1份
产品合格证—————————1份
